事例

SPHC-P t1.6 　曲げ加工　9回曲げ

金型　上鋭角　下トルンプの１０V

曲げで気をつけている事

１工程目の角度

1工程目の角度が強いと２工程目を曲げた時に曲げが短いのでちゃんと曲がってくれず変形する

４工程は当てにくく滑りやすいので注意　90度で曲げる

５～９工程目の角度が出ていないと高さが出てくれない

ベンドギャムがあることで逆曲げの対策、工程確認が出来る

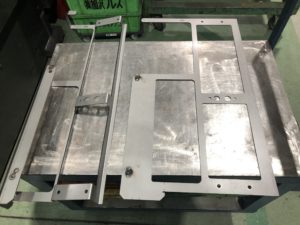

左の写真が完成品になります
